O módulo Botucatu, em desenvolvimento, destaca-se pela forte influência da paisagem regional, especialmente pela riqueza geológica presente no município e em seus arredores. Localizada na região das Cuestas Paulistas, a cidade aproveita as características do relevo e da geologia para fomentar o turismo regional.
O principal objetivo deste módulo foi promover a alfabetização cartográfica com base em ferramentas geocientíficas. Os mapas utilizados e os jogos propostos nas atividades estão disponíveis na página do módulo. Todos os mapas também foram disponibilizados para a equipe de professores participantes, permitindo que deem continuidade ao seu uso e ao desenvolvimento de novas atividades.
Convidamos a comunidade de professores de Botucatu a explorar os materiais oferecidos nesta página e, quem sabe, criar novas atividades baseadas nos mapas da região.

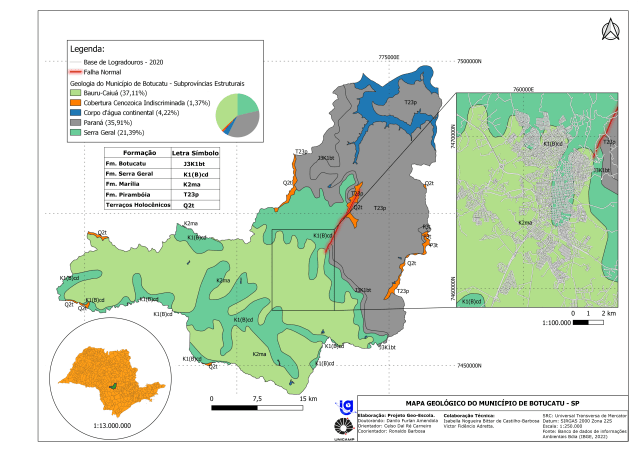

Mapa Geológico do município de Botucatu
O mapa apresenta as formações geológicas presentes no município de Botucatu, destacando também a presença de grandes corpos d’água. A área cinza corresponde à Formação Pirambóia, enquanto a área verde-clara representa a Formação Botucatu e a área verde-escura indica a Formação Serra Geral. Essas três formações, em conjunto, compõem o Grupo São Bento.

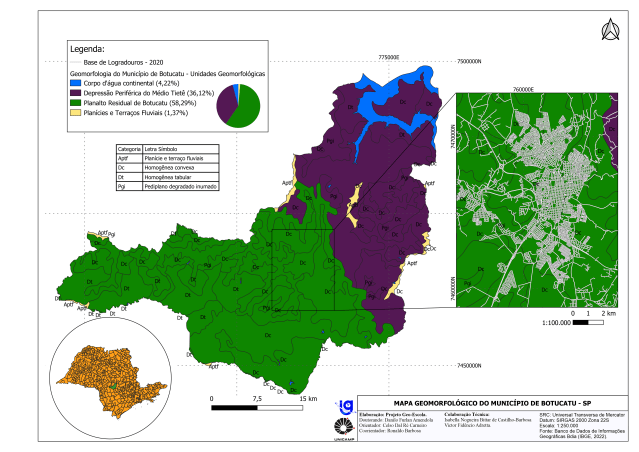

Mapa Geomorfológico do município de Botucatu
Este mapa apresenta a divisão geomorfológica do município, que, em menor escala, reflete parte da geomorfologia da região centro-leste do estado de São Paulo. O município está situado na borda da depressão periférica do estado. No mapa, as áreas mais elevadas aparecem em verde escuro, enquanto as áreas mais baixas estão em roxo. É possível estabelecer uma associação com o mapa geológico, observando que a área roxa corresponde, em grande parte, à área cinza do mapa geológico, que representa a Formação Pirambóia. Já a área em verde escuro do mapa geomorfológico pode ser relacionada às formações Botucatu e Serra Geral.

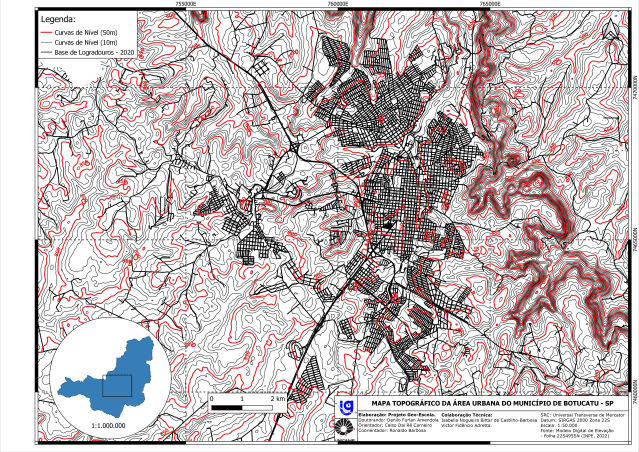

Mapa Topográfico do município de Botucatu
O mapa topográfico facilita a compreensão e a visualização do relevo do município e da área urbana de Botucatu. A região com maior densidade de curvas de nível, localizada na porção leste do mapa (lado direito da imagem), indica o desnível acentuado causado pela cuesta. No extremo oeste da cidade (à esquerda do mapa), observam-se curvas de nível que marcam 900 metros de altitude, enquanto na zona central predominam linhas de 800 metros. Já nas áreas mais baixas, à direita do mapa, aparecem curvas de nível em torno de 500 metros, evidenciando o forte desnível do terreno. Este mapa também se relaciona com os mapas geológico e geomorfológico anteriores, permitindo identificar, em metros, a altitude das áreas correspondentes às diferentes formações geológicas e classes geomorfológicas, sempre em relação ao nível do mar.
Mapa de Risco Geológico para o município de Botucatu
O mapa de risco geológico, elaborado a partir da declividade do terreno, identifica as áreas com maior probabilidade de enfrentar problemas de origem geológica. Destaca-se que as cuestas, marcadas em vermelho tanto neste mapa quanto no topográfico, apresentam risco elevado. Grande parte da área do município possui declividade entre 8% e 20%, o que caracteriza um relevo ondulado.
Alguns pontos distribuídos pela malha urbana, como o terminal rodoviário, merecem atenção especial em situações de eventos climáticos extremos. Localizado na área central do município, o terminal encontra-se em uma região mais baixa, que recebe grande volume de águas pluviais e está sujeita a alagamentos. O mesmo ocorre com o mercado municipal e o clube Ferroviária, também situados em áreas mais baixas e frequentemente afetados por esse problema.

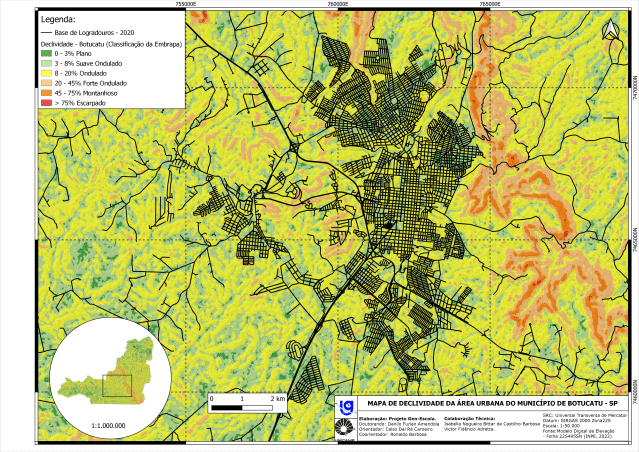

Mapa de declividade do município de Botucatu
O mapa de declividade destaca os pontos de maior e menor desnível observados no município. Observa-se que a região das cuestas apresenta declividade elevada, associada, conforme o mapa anterior, a um maior risco geológico. O relevo predominante é ondulado, com declividade variando entre 8% e 20%, especialmente na parte oeste do mapa (lado esquerdo da imagem). Além disso, é possível identificar áreas em tons mais avermelhados distribuídas, indicando que a região possui um relevo diversificado.

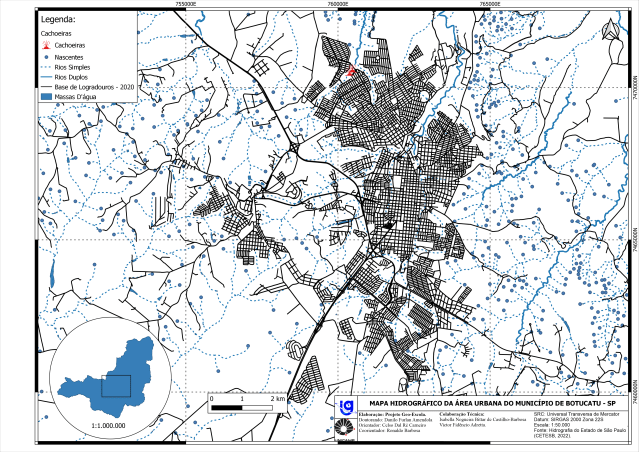

Mapa Hidrográfico do município de Botucatu
O mapa mostra os rios que cortam a área urbana de Botucatu e as inúmeras nascentes presentes na cidade. Os rio são identificados pelos tracejado em azul e as nascentes pelos pequenos círculos também azuis. No topo do mapa é possível identificar uma cachoeira pela marcação em vermelho, ela está localizada na região norte da cidade, no bairro Jardim Ouro Verde.

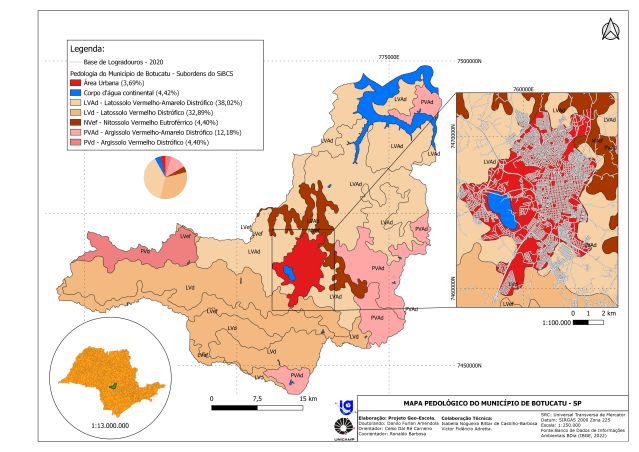

Mapa de solos do município de Botucatu
O mapa de solos mostra a variedade de tipos de solos observáveis em toda a extensão do município. Ele mostra em vermelho, no centro, a área urbana, evidencia grandes corpos d’água na parte norte e em tons que variam entre beje claro a rosa claro, os principais tipos de solo encontrados na região.
Práticas lúdicas no ensino de cartografia
Veja abaixo três jogos desenvolvidos e aplicados com os alunos participantes do módulo de Botucatu: dois jogos dos sete erros e um jogo da memória. O jogo da memória foi elaborado para trabalhar os itens essenciais na construção de um mapa, como título, legenda, escala, carimbo e indicação do norte. Seu objetivo era proporcionar aos alunos a visualização e a memorização desses elementos.
Os jogos dos Sete Erros foram criados para que os alunos analisassem os mapas e identificassem inconsistências entre eles. Os “erros” inseridos estão relacionados aos mesmos elementos abordados no jogo da memória e nas aulas teóricas. Os jogos dos Sete Erros foram aplicados após o jogo da memória, promovendo uma evolução na observação dos elementos cartográficos e no desenvolvimento da capacidade de “solução de problemas” pelos alunos.
O jogo pode ser impresso tanto em cores quanto em preto e branco, pois a coloração não interfere na jogabilidade. As cartas medem 5 cm de altura por 4 cm de largura. O design da impressão foi planejado para facilitar o corte de vários cartões ao mesmo tempo, utilizando tesoura ou guilhotina de papel.

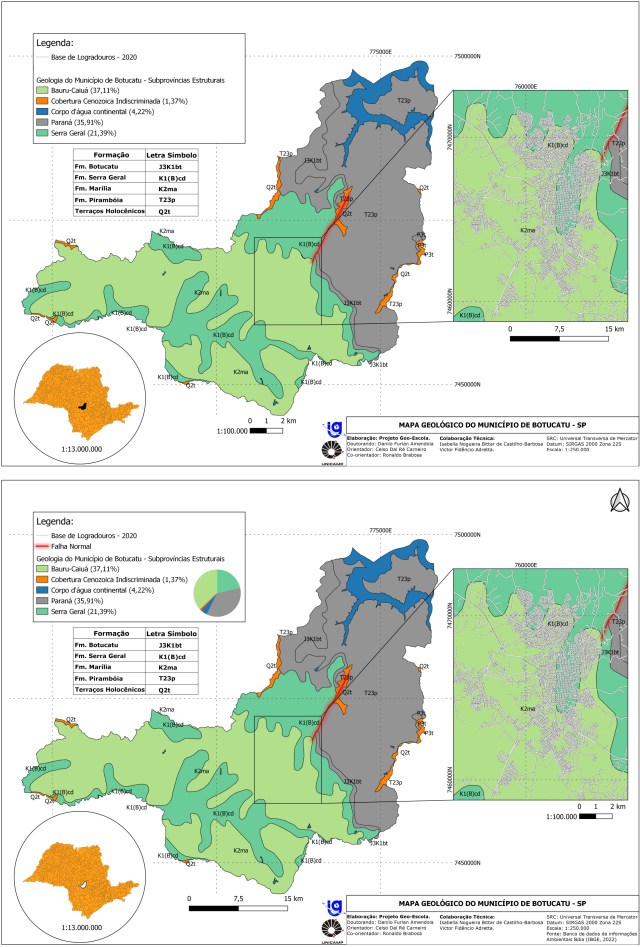

Jogo dos Sete Erros – mapa Geológico.
O jogo possui nível de dificuldade baixo e tem como foco trabalhar os principais elementos obrigatórios de um mapa, além de desenvolver a capacidade de solução de problemas. Pode ser jogado em grupo ou individualmente. A impressão pode ser feita em preto e branco, sem prejuízo para a atividade. O design da impressão foi elaborado para facilitar o corte de vários cartões simultaneamente, utilizando tesoura ou guilhotina de papel.

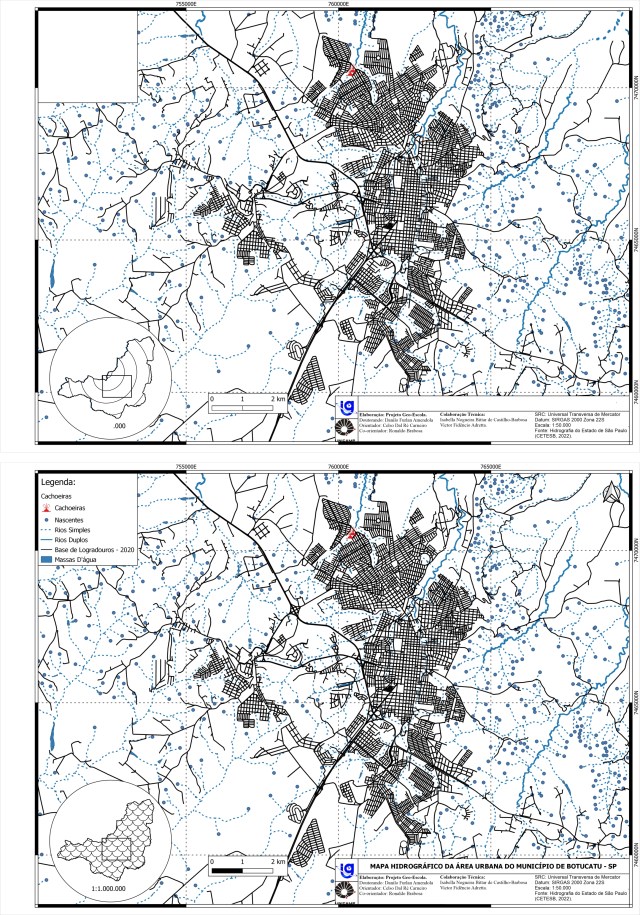

Jogo dos Sete erros – mapa Hidrológico
O jogo possui nível de dificuldade baixo e tem como foco trabalhar os principais elementos obrigatórios de um mapa, além de desenvolver a capacidade de solução de problemas. Pode ser jogado em grupo ou individualmente. A impressão pode ser feita em preto e branco, sem prejuízo para a atividade. O design da impressão foi elaborado para facilitar o corte de vários cartões simultaneamente, utilizando tesoura ou guilhotina de papel.
